datacom en netwerken

bekabelingsplan

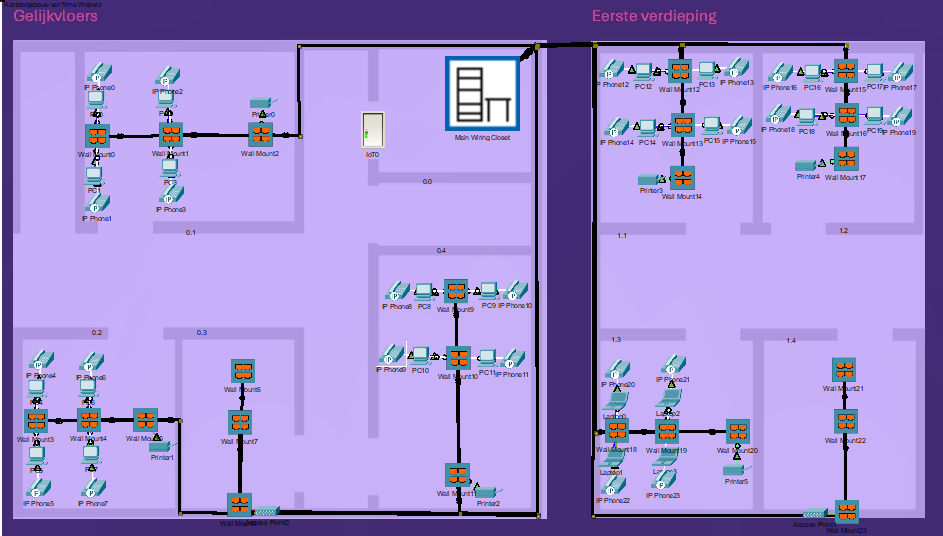

In Packet Tracer hebben we de fysieke laag voor dit project uitgewerkt voor een fictief bedrijf. Het kantoor bestaat uit een gelijkvloers en een eerste verdieping, met een hoogte van 4 meter tussen de verdiepingen. Er werken 24 mensen, elk met een eigen werkplek. Het bedrijf beschikt over 2 on-prem servers, 20 desktops en 10 laptops, waarvan 6 flexi-laptops. Alle laptops moeten draadloos kunnen werken. Iedere werkplek heeft een VoIP-telefoon, en elk van de 6 kantoren is voorzien van een MFP. Alle end-devices zijn single homed en alleen gemachtigde personen hebben fysieke toegang tot de servers. We hebben tot slot ook een beveiligde deur geplaatst als toegangsbeveiliging tot de server room.

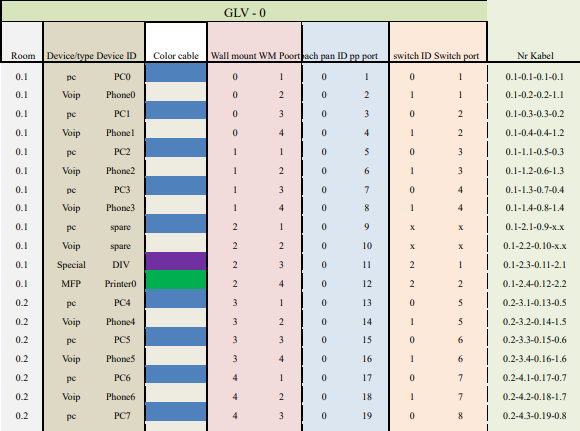

patch plan

Voor dit project hebben we een patchplan opgesteld in Excel, waarin we de fysieke aansluitingen van de toestellen hebben vastgelegd. De kolommen bevatten informatie over de ruimte, device type, device ID, kleur van de kabel, wallmount en wallmount poort, patchpaneel ID en poort, switch ID en poort, en het volledige kabelnummer voor tagging. Dit plan zorgt voor overzichtelijke en gestructureerde fysieke aansluitingen van alle apparaten.

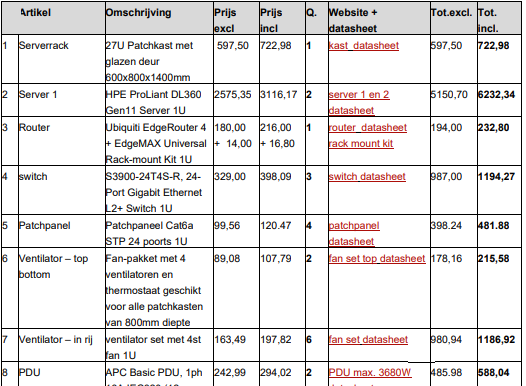

aankooplijst

We hebben een gedetailleerde aankooplijst opgesteld, verdeeld in verschillende secties. De lijst bevat het artikelnummer, artikelnaam, omschrijving, prijs exclusief en inclusief btw, hoeveelheid, website van de verkoper, link naar de datasheet, en zowel het totaal excl. btw als incl. btw.

Deze lijst is op een zodanige manier gestructureerd, met als doel maximale overzichtelijkheid.
